niedziela, 23 września 2012

Nietypowe zastosowanie rezystografu

W USA stosuje się rezystografy do szacowania jakości drzew rosnących pod kątem pozyskania drewna.
Na University of Missouri prowadzono prace badawcze na temat zastosowania rezystografu oporowego do oszacowania szkód powstałych na wskutek pożarów oraz występowania zgnilizny pnia.
Wyniki badań są obiecujące, a metoda zalecana jest do oceny jakości drewna pozyskiwanego z danego obszaru lasu.

Karol Kopeć

Widok wykresu oporu skrawania oraz przekrój badanej próbki drewna dębu  - Quercus alba . Widoczna jest korelacja wykresu ze stanem faktycznym.
Foto. The Missouri Department of Conservation
West Plains Office














Badanie stanu drewna rezystografem oporowym

Badanie stanu drewna przy pomocy rezystografu oporowego jest szybkie, tanie i dokładne. Ale czy jest konkurencyjne do świdra Presslera ?
1. Czas potrzeby na wykonanie pomiaru. W zależności od gatunku drewna oraz stopnia zniszczenia tkanki, czas wykonania odwiertu świdrem może być nawet dwukrotnie większy niż przy zastosowaniu rezystografu.
2. Dokładność pomiaru. Tkanka drzewna uzyskana poprzez wiercenie świdrem nie daje nam dokładnego obrazu zmian zachodzących w badanym elemencie. Wykres uzyskany z rezystografu jednoznacznie ukazuje nam stan drewna.
3. Szkody wyrządzone pomiarem. Średnica  otworu powstałego na wskutek wykonania pomiaru świdrem wynosi od 7 do 12 mm. Średnica otworu powstałego na wskutek wykonania pomiaru rezystografem oporowym wynosi od 1,4 do 3 mm. Widać , że różnica jest znaczna.

Problem pojawia się przy konieczności powtarzania pomiarów - mosty, słupy , stropy, place zabaw itd. W przypadku świdra Plesslera, suma tak dużych otworów może w znaczący sposób osłabić element. Pisał o tym między innymi prof. L. Ferreira i prof. K. Wilkinson z Australii.
Tak wiec rezystograf jest wg mnie najlepszą metodą z tz. metod SDE czyli metod mało niszczących, co potwierdzone jest na świecie przez wielu znanych naukowców. Poza tym , metoda pomiaru rezystografem zalecana jest w w wielu krajach jako podstawowa i zastępuje stare metody inspekcji oparte na np. wierceniu otworów wiertarką.
Karol Kopeć







Pomiar stanu drewna starymi metodami. foto : Energy Australia 2006












Jak sprawdzić stan posadowienia belki stropowej w murze

Jak wiadomo, najczęstszym przypadkiem wymiany belków stropowych jest uszkodzenie zakończeń posadowionych w murze. Brak przewiewu i podwyższona wilgotność murów znakomicie przyczynia się do rozwoju grzybów w drewnie.
Jak sprawdzić stan końców belek bez zniszczenia tynków lub drewna?
Możemy to zrobić w prosty i tani sposób używając rezystografu oporowego z przystawką 45'.
Po wykonaniu badania pozostaje jedynie otwór o średnicy 3 mm, co z perspektywy normalnego użytkowania, jest zupełnie niewidoczne. Pomiar trwa kilka minut a wynik można omówić na miejscu.
Poza tym uszkodzenie polichromii jest znikome .

Karol Kopeć






Belki polichromowane posadowione w murze.







Belki bez polichromii zamocowane w murze.
Mur dodatkowo osłonięty płytą GK.







Krzesło boppardzkie Michaela Thonet'a

Mało kto wie, że meble gięte Thonet'a mają swój rodowód w technologii gięto-klejonej.
Przykładem wczesnych wyrobów Thonet'a wykonanych  w tej technologii są  krzesła boppardzkie  znane jako Boppard chair lub Bopparder Schichtholzstuhl.
Prezentowane krzesło znajduje się w jednym z praskich muzeów.
Karol Kopeć












Piękna linia i plecione siedzisko









Wyraźnie widoczne listwy, z których sklejono element oparcia .













Gięto - klejona noga przednia.

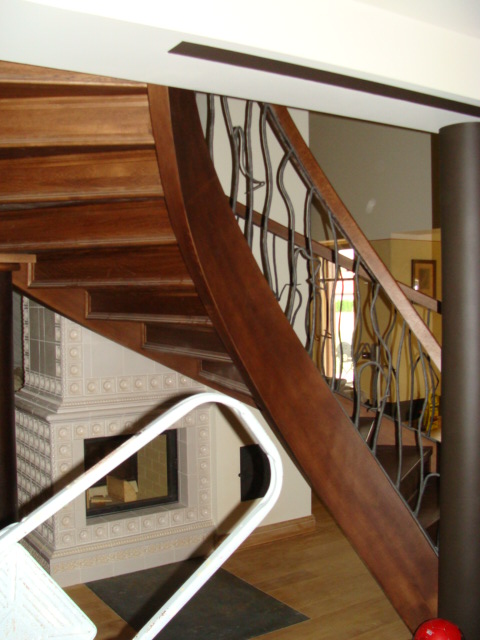

Schody gięto-klejone robione ręcznie.

Jakiś czas temu pisałem o schodach wykonywanych starymi technologiami http://projektus.blogspot.com/2011/09/prawdziwe-schody-zabiegowe-giete-reczna.html .

Dziś zamieszczam fotki gotowego wyrobu. Balustrada kuta ręcznie. Jest to wyrób jednostkowy i niepowtarzalny jednocześnie solidny i ponadczasowy. Schody w tej konstrukcji z pewnością będą służyć wiele dziesięcioleci.

  Foto Stolarnia Jan Kopeć. Stan po roku użytkowania.










Drzwi ręcznie robione. Kościół św. Jana w Gdańsku

W trakcie prac konserwatorskich przy renowacji kościoła św. Jana w Gdańsku , dokonano wymiany drzwi do pomieszczenia transformatorowni.Pomieszczenie to, jest adaptacją do nowych funkcji  kaplicy grobowej.  Stare, prowizoryczne, zastąpiono nowymi drzwiami wykonanymi z drewna dębu. Okucia kute ręcznie.
Drzwi do kaplicy grobowej oraz do wieży wykonano w Stolarnia Jan Kopeć.
Fotografie współczesne - Stolarnia Jan Kopeć













Archiwalne foto drzwi do kaplicy grobowej. Widok od ulicy.
















W trakcie prac

















Prowizoryczne drzwi do kaplicy grobowej.















Montaż nowych drzwi.















Drzwi po zamontowaniu














Archiwalne foto drzwi głównych wieży i drzwi do kaplicy grobowej.














Nowe drzwi do wieży.
